Suzuki Swift > Auswechseln von Glühlampen

Suzuki Swift  >  Suzuki Swift Betriebsanleitung  >  Wartung und instandhaltung  >  Auswechseln von Glühlampen

VORSICHT

  • Glühlampen können unmittelbar nach dem Ausschalten noch so heiß sein, dass man sich daran die Finger verbrennt. Das gilt besonders für Halogenscheinwerferlampen.

    Lassen Sie die Lampen vor dem Auswechseln zuerst etwas abkühlen.

  • Die Scheinwerferlampen enthalten ein mit Halogen versetztes Füllgas, das unter Druck steht. Sie können bei kleinsten Beschädigungen zerbersten und Verletzungen verursachen.

    Beim Umgang mit den Scheinwerferlampen ist äußerste Vorsicht geboten.



HINWEIS Fettrückstände auf Halogenlampen könnten beim Einschalten der Beleuchtung zu Überhitzung führen und folglich zum Ausfall oder Zerbersten der Halogenlampen. Fassen Sie eine neue Halogenlampe deshalb nur mit einem sauberen Lappen an.



HINWEIS Häufiger Austausch einer Glühlampe weist darauf hin, dass das elektrische System überprüft werden muss.

Dies sollte von Ihrem SUZUKI-Händler durchgeführt werden

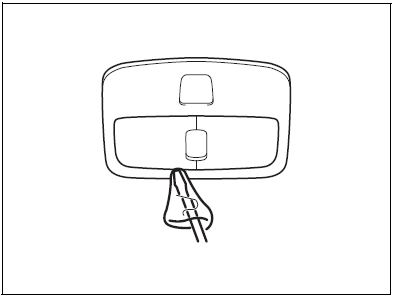

Mittlere Innenleuchte

Suzuki Swift. Mittlere Innenleuchte

Ziehen Sie die Streuscheibe wie abgebildet mit einem flachen, in einen Lappen eingewickelten Schraubendreher ab. Zum Aufsetzen drücken Sie sie einfach wieder ein.

Die Lampe lässt sich einfach herausziehen.

Achten Sie beim Ersetzen der Lampe darauf, dass diese sicher von den Kontaktfedern gehalten wird.

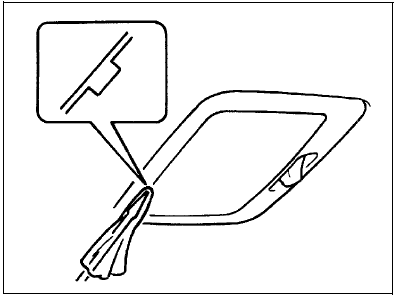

Punktstrahler (falls vorhanden)

Suzuki Swift. Punktstrahler (falls vorhanden)

Ziehen Sie die Streuscheibe wie abgebildet mit einem flachen, in einen Lappen eingewickelten Schraubendreher ab. Zum Aufsetzen drücken Sie sie einfach wieder ein.

Scheinwerfer

Gasentladungsscheinwerfer Da der Wechsel der Glühlampe eine besondere Vorgehensweise ist, empfehlen wir Ihnen, diese Arbeit von Ihrem SUZUKI-Händler durchführen zu lassen.

WARNUNG Niemals selbst versuchen, die Glühlampe eines Gasentladungsscheinwerfers auszutauschen. Sie könnten einen elektrischen Schlag von der Hochspannung im Scheinwerfersystem erhalten. Lassen Sie die Glühlampe grundsätzlich von Ihrem SUZUKI-Händler austauschen.

Halogenscheinwerfer

Suzuki Swift. Halogenscheinwerfer

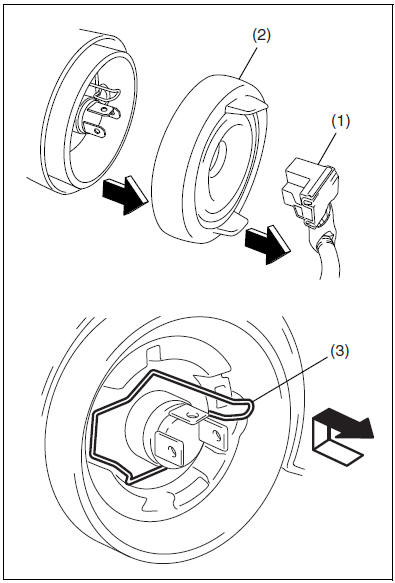

Öffnen Sie die Motorhaube. Die Steckverbindung (1) trennen. Entfernen Sie die Gummiabdeckung (2). Die Haltefeder (3) nach vorn drücken und aushaken. Dann die Glühlampe entfernen. Die neue Glühlampe einsetzen und alles in umgekehrter Reihenfolge zusammensetzen.

Suzuki Swift. Halogenscheinwerfer

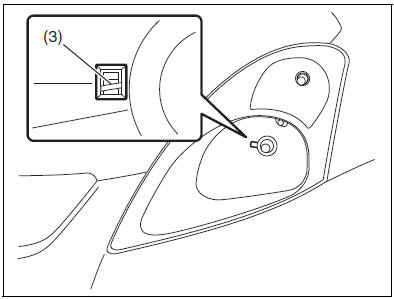

ZUR BEACHTUNG: Durch die Bohrung am Scheinwerfer können Sie die Position der Haltefeder (3) erkennen.

Seitliche Blinkleuchte (falls vorhanden)

Suzuki Swift. Seitliche Blinkleuchte

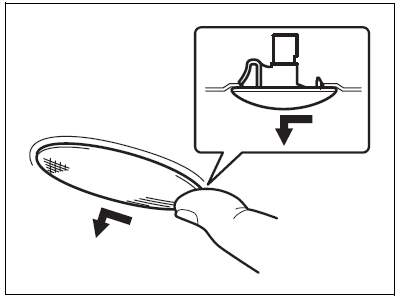

Da die Glühlampe integriert ist, muss die Lampe komplett ersetzt werden. Nehmen Sie die Kombilampe heraus, indem Sie das Leuchtengehäuse mit Ihrem Finger nach links schieben.

Andere Lampen

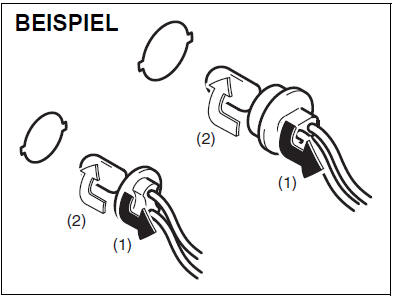

Glühlampenfassung

Suzuki Swift. Andere Lampen

(1) Ausbau
(2) Einbau

Um eine Lampenfassung aus ihrem Leuchtengehäuse zu nehmen, drehen Sie die Fassung gegen den Uhrzeigersinn und ziehen sie dann heraus. Zum Einsetzen drücken Sie sie nach innen und drehen sie im Uhrzeigersinn.

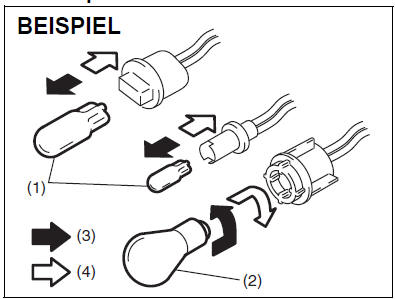

Glühlampe

Suzuki Swift. Andere Lampen

(3) Ausbau
(4) Einbau

Es gibt zwei Arten von Glühlampen: "Vollglaslampe" (1) und "Metallsockel- Lampe" (2).

Eine Vollglaslampe (1) wird zum Entfernen und Einsetzen einfach herausgezogen bzw. hineingedrückt.

Eine Metallsockel-Lampe (2) wird aus der Glühlampenfassung herausgenommen, indem man die Glühlampe einwärts drückt und gegen den Uhrzeigersinn dreht. Drücken Sie eine neue Lampe ein und drehen Sie sie dann im Uhrzeigersinn.

Zugang zur Glühlampe bzw. zur Glühlampenfassung verschafft man sich wie folgt.

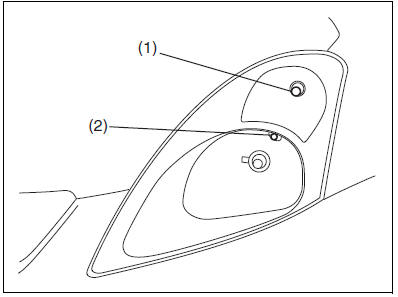

Vordere Blinkleuchte (1) Positionsleuchte vorn (2)

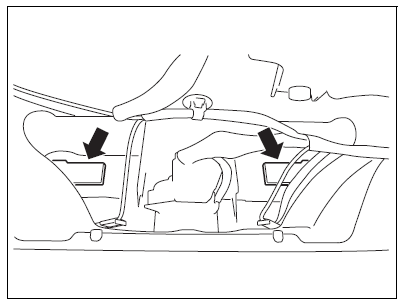

(Fahrzeug mit Halogenscheinwerfern)

Suzuki Swift. Andere Lampen

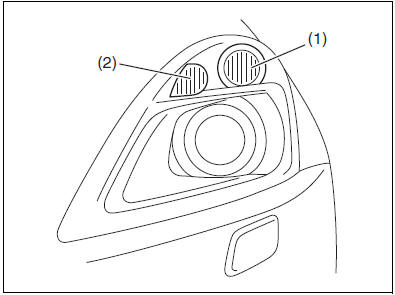

(Fahrzeug mit Gasentladungsscheinwerfern)

Suzuki Swift. Andere Lampen

Nebelscheinwerfer (falls vorhanden)

1) Den Motor anlassen. Um die Glühlampe leicht zu entfernen, das Lenkrad in die gegenüberliegende Seite des auszutauschenden Nebelscheinwefers drehen.

Anschließend den Motor abstellen.

Suzuki Swift. Andere Lampen

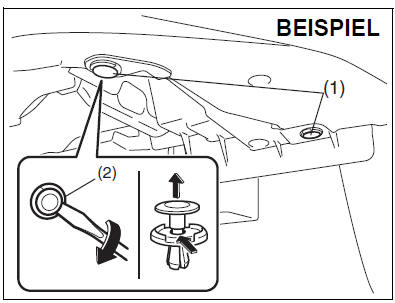

2) Einen Schlitzschraubendreher in die Bohrung (2) einsetzen und die Clips (1) ausbauen, indem der Schraubendreher wie abgebildet gedreht wird.

Suzuki Swift. Andere Lampen

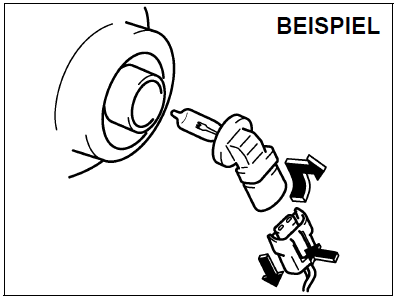

3) Die Kotflügelabdeckung öffnen. Den Steckverbinder durch Drücken der Verriegelung trennen. Die Glühlampenfassung gegen den Uhrzeigersinn drehen und entfernen.

Heck-Kombileuchte (Heckleuchte, Bremsleuchte, Blinker usw.)

Suzuki Swift. Heck-Kombileuchte

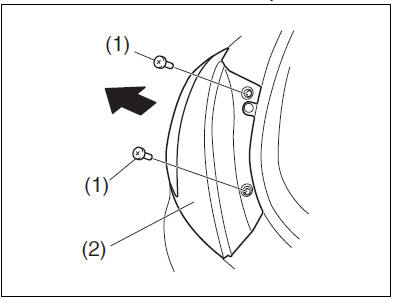

Die Schraube (1) entfernen. Die Kombileuchte (2) herausziehen.

Kennzeichenbeleuchtung

Suzuki Swift. Kennzeichenbeleuchtung

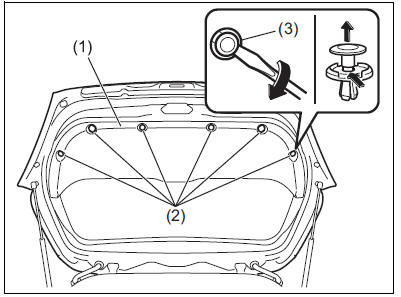

Um die Verkleidung zu öffnen (1), einen flachen Schraubendreher in die Bohrung (3) einsetzen und die Clips (2) ausbauen, indem der Schraubendreher wie abgebildet gedreht wird.

Suzuki Swift. Kennzeichenbeleuchtung

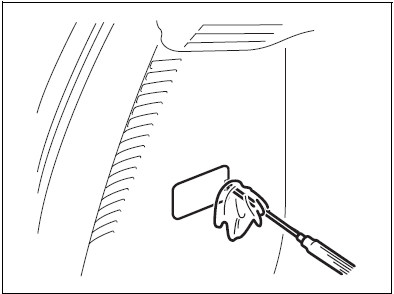

Kofferraumbeleuchtung

Suzuki Swift. Kofferraumbeleuchtung

Nebelschlussleuchte

Suzuki Swift. Nebelschlussleuchte

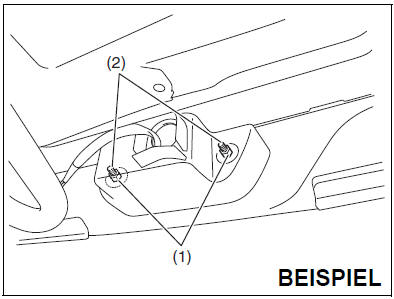

  1. Die Muttern (1) wie abgebildet ausbauen.
  2. Die Schraube (2) durchdrücken und die Nebelschlussleuche abbauen.

Wischerblätter

Flüssigkeit für Scheinwerferwaschanlage
